Hitsausvirtaus SJ101

GUJIN® on hitsausfluksin SJ101 valmistajia ja toimittajia Kiinassa, jotka voivat tukkumyynnissä hitsausfluksin SJ101, voimme tarjota ammattitaitoista palvelua ja paremman hinnan sinulle.

Lähetä kysely

Tuotteen Kuvaus

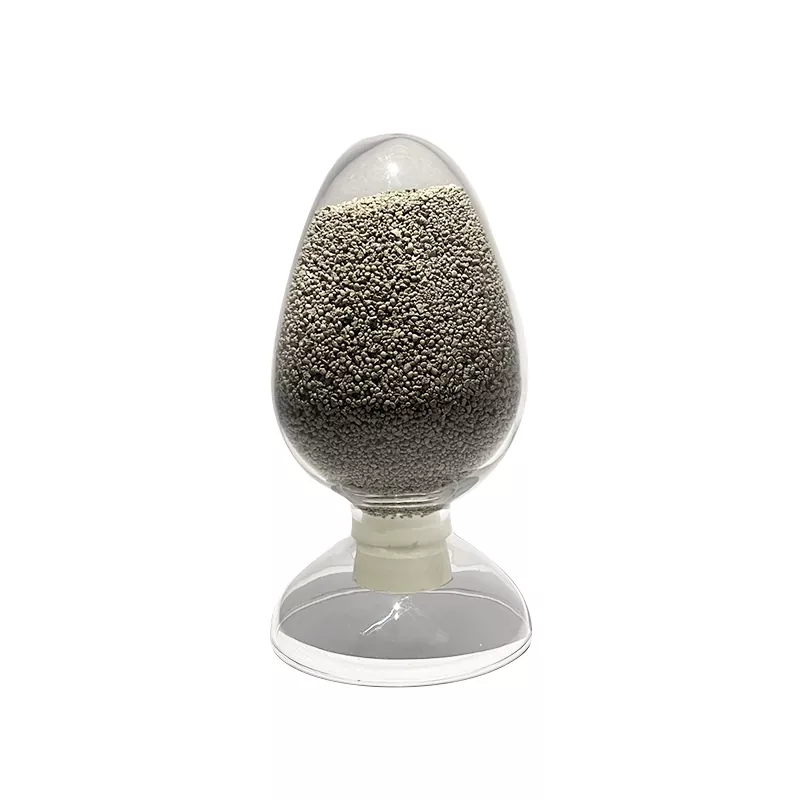

GUJIN® on hitsausfluksin SJ101 valmistajia ja toimittajia Kiinassa, joka voi tukkumyyntiä hitsausjuotteen SJ101. GJ.SJ 101 on eräänlainen fluoridi-al kaliinityyppinen sla g-sarja sintrattu juoksutetta, mesh 10-60 (2-0,3mm). Sillä on suuri rikinpoisto-, fosforinpoisto- ja ruosteenestokyky. Tekniikassa on hyvä d-suorituskyky, helppo purkaa ja hieno hitsaus, jopa syvän rinteen sisäänkäynnin kapeassa rakossa. Metallisessa hitsaussaumassa on hyvä muovisitkeys, alhainen vedyn diffuusio ja hieno kylmä- ja lämpöhalkeamankestävyys.

Käyttö:

Sitä voidaan käyttää erilaisiin hitsauslankoihin ja se sopii vähähiilisen teräksen ja niukkaseosteisen teräksen hitsaukseen. Lisäksi sitä voidaan käyttää putkistoterästen nopeaan hitsaukseen ja erilaisten lujaterästen paksujen vohvelirakenteiden hitsaukseen.

Varoitukset:

1. Öljylika, kosteus, rautaruoste ja muut vieraat aineet on poistettava hitsausliitoksesta.

2.On parempi käyttää suoraa arrrentia.

3. Hitsausmassaa on kypsennettävä alle 300-350 ℃ 2 tuntia.

Kemiallinen koostumus (%)

SiO₂+TiO₂	A1203+MnO	CaO+MgO	CaF₂	S	P
15-20	25-30	25-30	15-20	≤0,05	≤0,05

Vuon perussyvyys: B//W=1,6-1,8

Tallennetun metallin mekaaninen suorituskyky

Lanka	Standard Modeis	Tuottovoima (MPa)	Vetolujuus (MPa)	Iskuenergia AKV(J)	Pidentymä
H08A	F4A2-H08A	≥340	≥ 420	≥27 (-20 ℃)	≥ 22 %
H08MnA	F5A4-H08MnA	≥ 410	≥ 490	≥27 (-40 ℃)	≥ 22 %
H08Mn2MoA	F7021-H08Mn2MoA	≥ 500	≥ 600	≥27 (-20 ℃)	≥ 17 %
